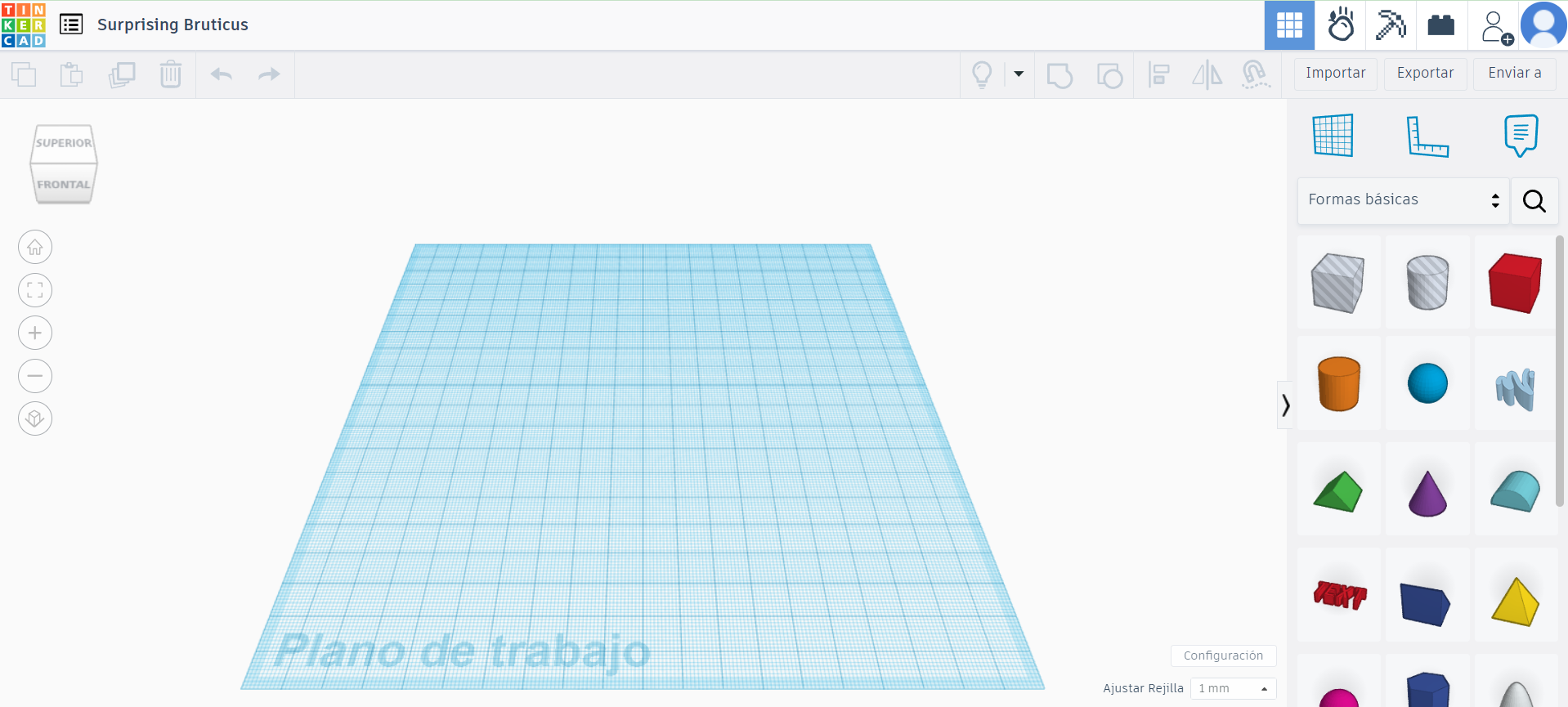

Accedemos a la pantalla principal del creador de diseños 3D de TinkerCAD seleccionando CREAR -> DISEÑO 3D
Ejercicio 1
Creamos la báse de un Dado

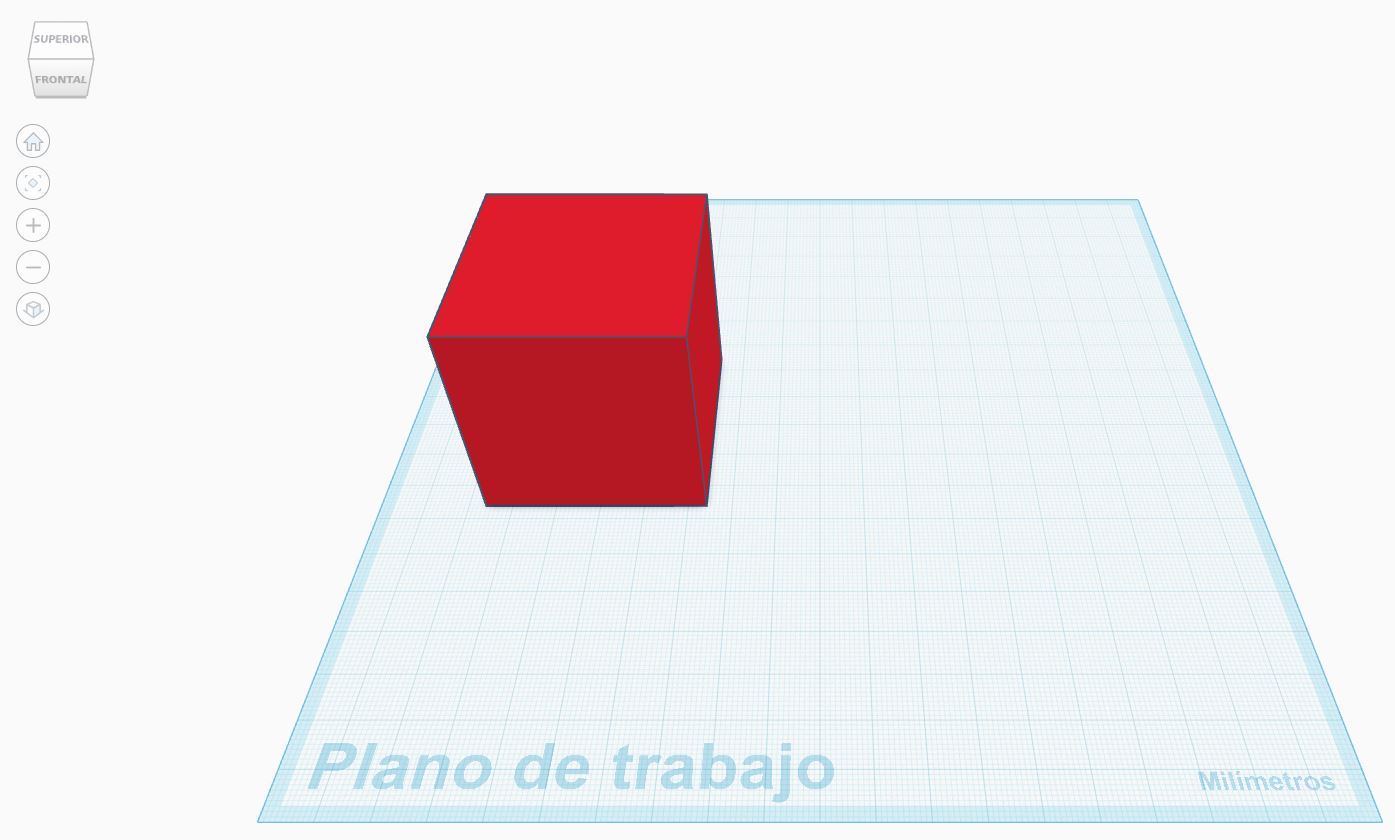

1 - Añadimos un CUBO a nuestro PLANO de trabajo
1.- Arrastramos una figura con forma de CUBO desde las FORMAS BASICAS hasta nuestro PLANO de trabajo
Si no ves las opciones en castellano:
2.- Destro del desplebable seleccinar la opción de LANGUAGE
3.- Escojer ESPAÑOL (España) del submenú

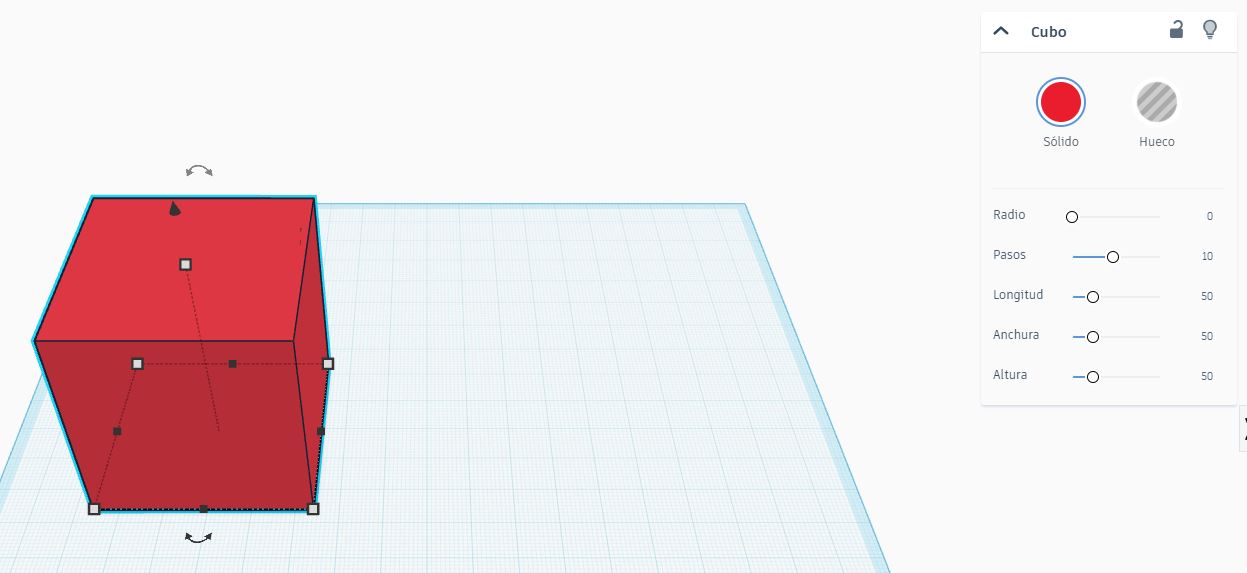

2 - Modificamos la FORMA de nuestro CUBO
1.- Seleccinamos nuestro CUBO y cambiamos sus parametros :
2.- Ponemos 50 en Longitud
3.- Ponemos 50 en Anchura
4.- Ponemos 50 en Altura

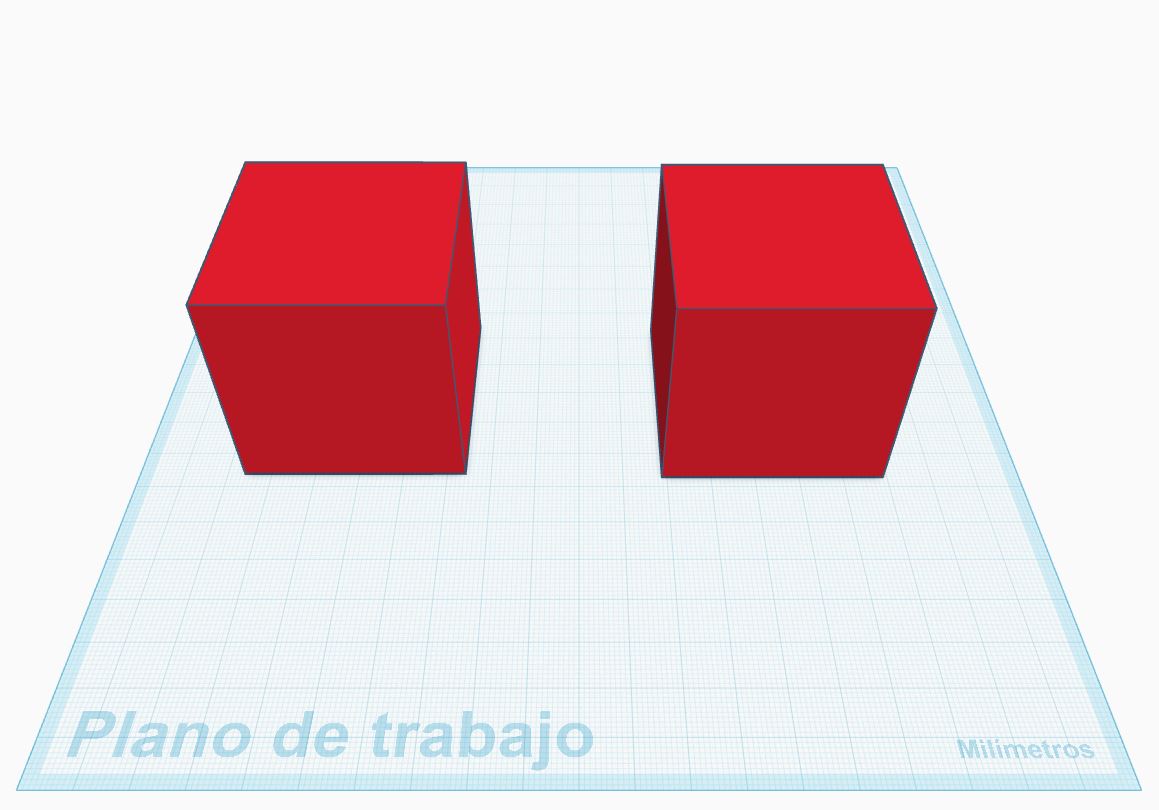

3 - Duplicamos nuestra figura
1.- Seleccionamos nuestra figura
2.- Pulsamos las teclas CTRL + C simultaneamente (COPY)
3.- Pulsamos las teclas CTRL + V simultaneamente (PASTE)
4.- Comprueba que el resultado es como el de la figura

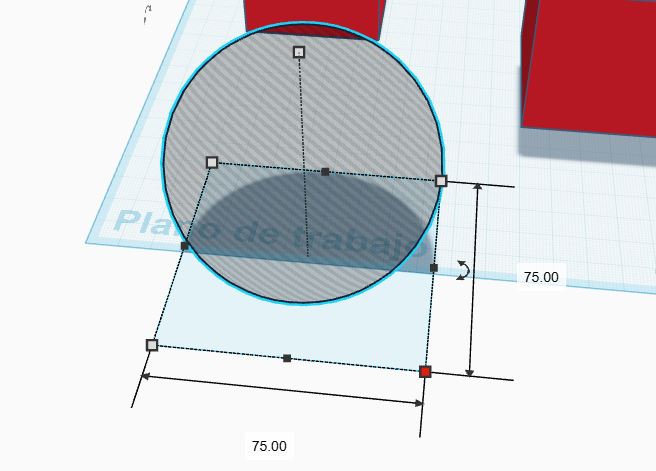

4 - Creamos una esfera hueca
1.- Arrastramos una figura con forma de ESFERA desde las FORMAS BASICAS hasta nuestro PLANO de trabajo
2.- La transformamos a HUECA
3.- Le damos 75 de Lado
4.- Le damos 75 de Altura

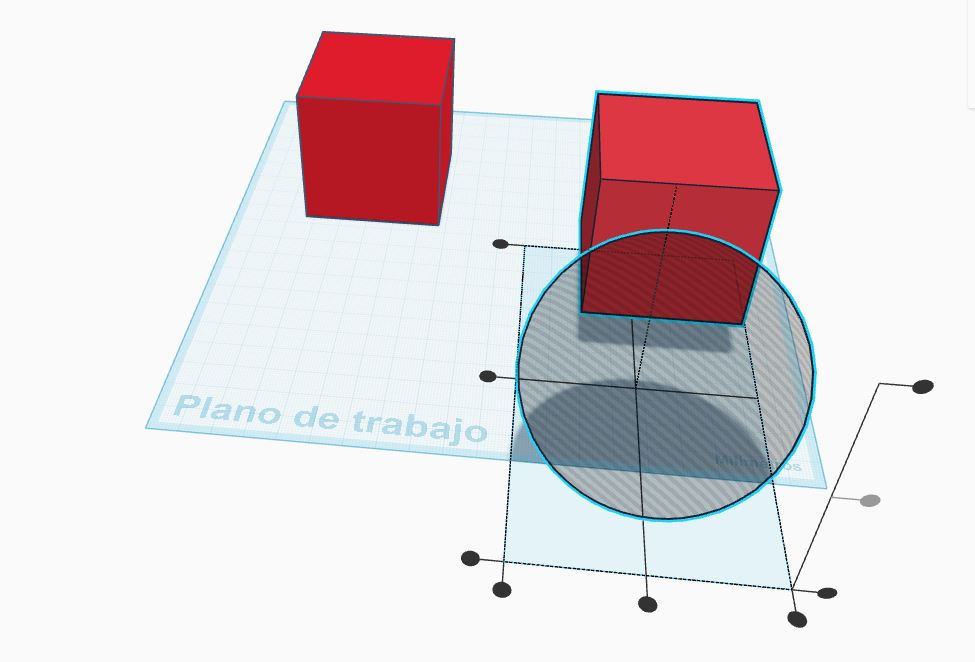

5 - Seleccionamos la esfera y uno de los cubos
1.- Denbemos de seleccionar nuestra esfera mientras pulsamos la tecla MAYUS
2.- Sin soltar dicha tecla seleccionamos una de las esferas
3.- Con las dos figuras seleccionadas la opcion de ALINEAR

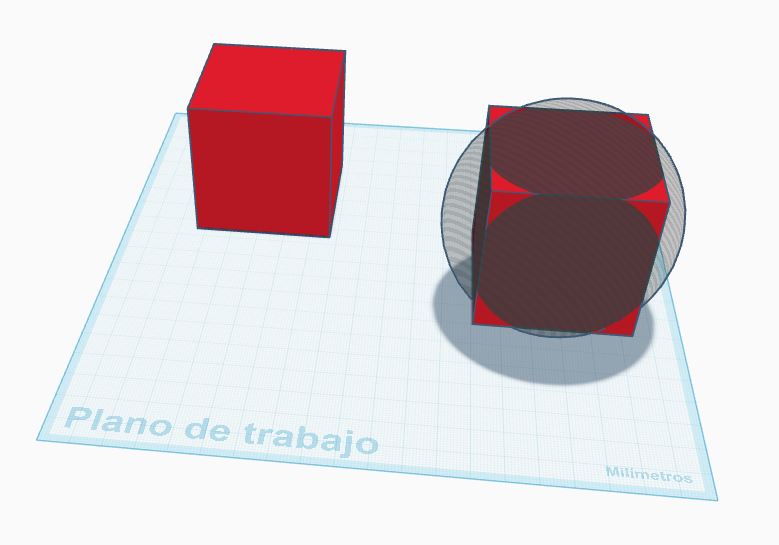

6 - Centramos ambas figuras
1.- Pulsamos el punto central lateral
2.- Pulsamos el punto central en altura
3.- Pulsamos el punto central restante
7 - Unimos ambas figuras
1.- Pulsamos la opcion de unir ambas figuras
2.Comprueba que la figura resultante es igual que la de la imagen

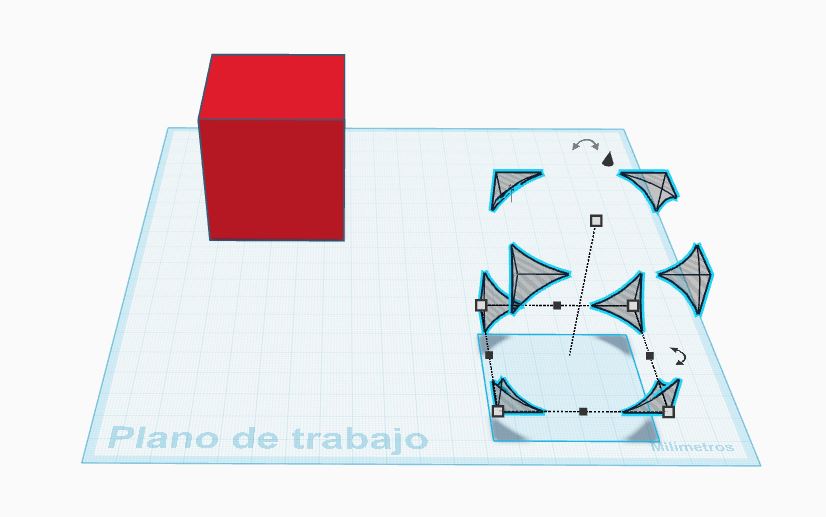

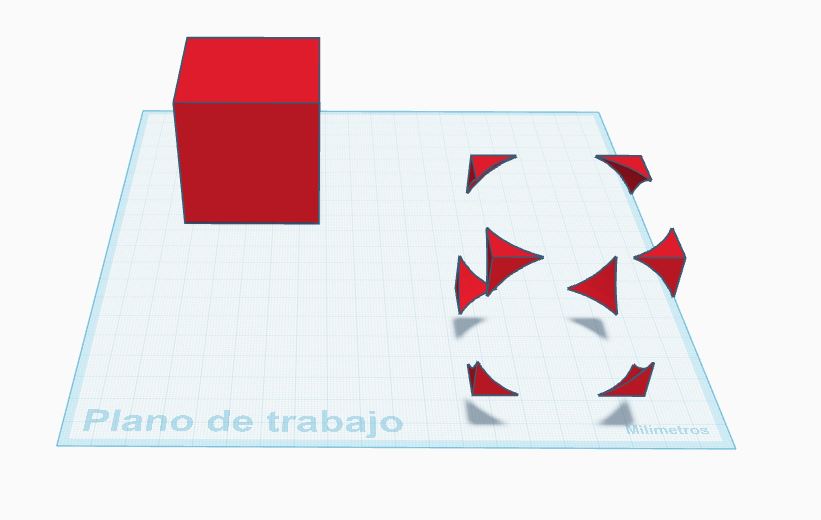

8 - Cambiamos la figura resultante a Hueca
1.- Pulsamos la opcion de HUECA de la figura
2.Comprueba que la figura resultante es igual que la de la imagen

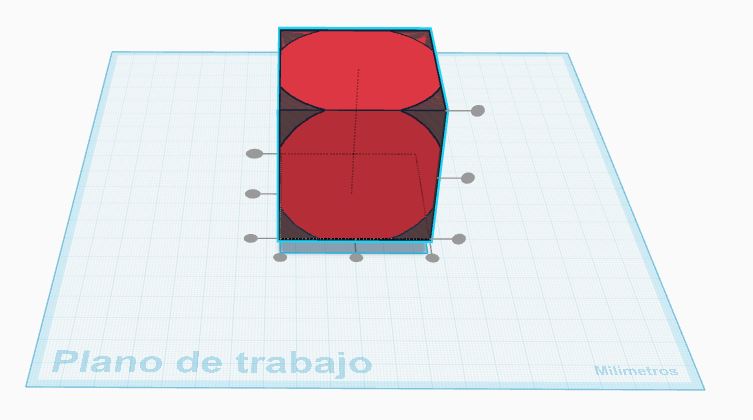

9 - Centramos ahora nuestras dos figuras
1.- Denbemos de seleccionar nuestra figura mientras pulsamos la tecla MAYUS
2.- Sin soltar dicha tecla seleccionamos el cubo que nos queda
3.- Con las dos figuras seleccionadas activamos la opcion de ALINEAR
4.- Pulsamos el punto central lateral
5.- Pulsamos el punto central en altura
6.- Pulsamos el punto central restante
10 - Unimos ambas figuras
1.- Pulsamos la opcion de unir ambas figuras
2.Comprueba que la figura resultante es igual que la de la imagen

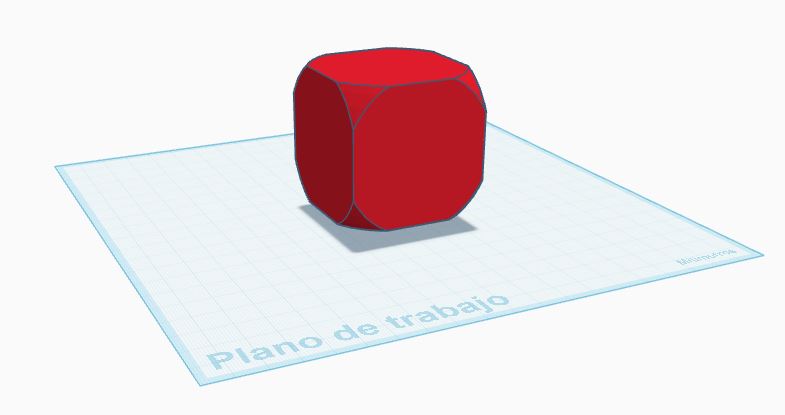

Ya tenemos la figura BASE de nuestro DADO
Ejercicio 2
Personalizamos nuestro Dado (Primera cara)
Continuamos con la báse resultante del ejercicio anterior

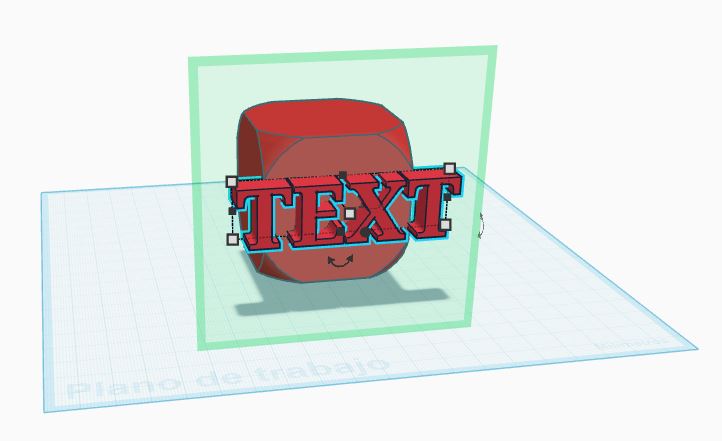

1 - Añadimos TEXTO a una de las caras del Dado
1.- Arrastramos TEXTO a la cra frontal de nuestro Dado
2.- Asegurandonos que el texto quede pegado a la cara frontal
2 - Modificamos el texto y ponemos un 1
1.- Seleccinamos el texto
2.- Utilizamos las opciones para cambiarlo por un 1

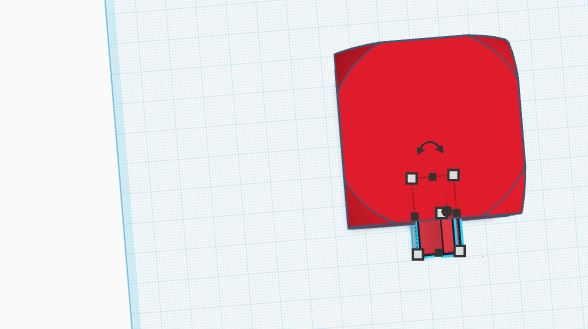

3.- Modificamos el angilo de nuestra vision para ver la figura desde arriba
4.- Extendemos nuestro texto (1) para que parte del mismo se introduzca dentro del Dado

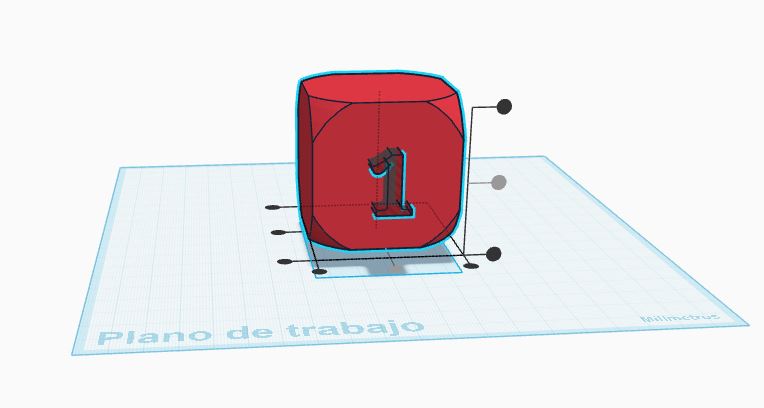

3 - Centramos el numero con nuestra cara del Dado
1.- Volvemos a rotar nuestra vista para ver la parte frontal de la figura
2.- Seleccinamos ambas figuras juntas y activamos la opcion de CENTRAR
3.- Centramos las figuras en altura y anchura, no en profundidad
4.- Seleccionamos sólo el Texto (1) y lo hacemos HUECO

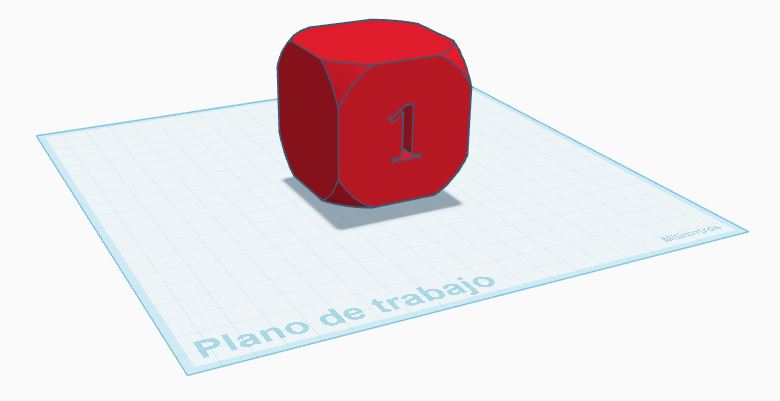

4 - Unimos ambas figuras terminando nuestra primera cara
1.- Volvemos a seleccionar ambas figuras
2.- Las UNIMOS obteniendo el resultado de la figura
Ejercicio 3
Personalizamos nuestro Dado (Segunda cara)
Continuamos con la báse resultante del ejercicio anterior

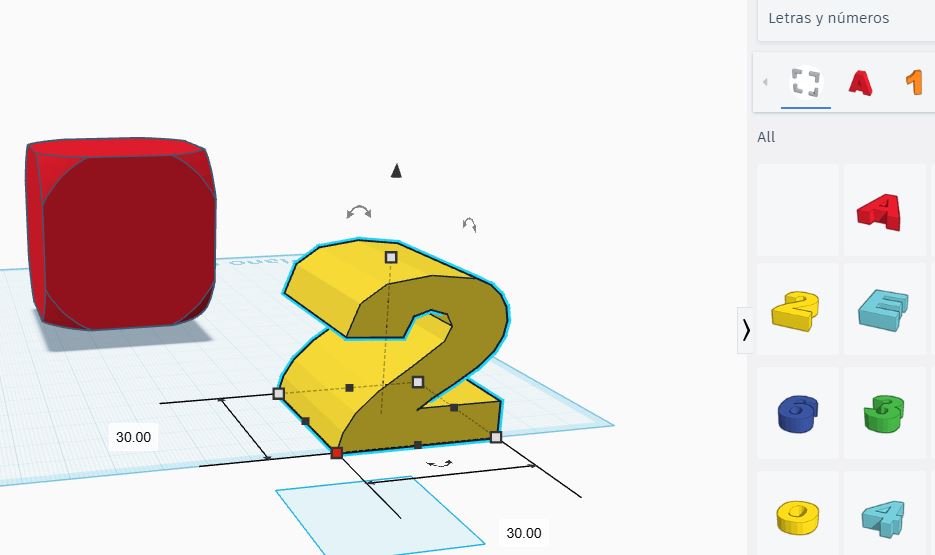

1 - Comenzamos la cara Opuesta del Dado
1.- Arrastramos un 2 de la opción de Letras y Numeros del menú lateral derecho
2.- Modificamos el tamaño del mismo poniendo 30 de alto, ancho y largo

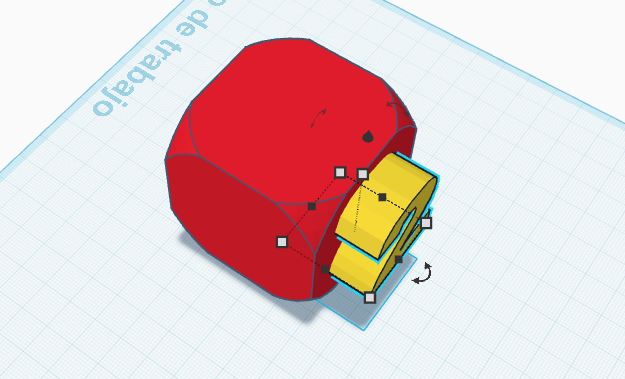

2 - Introducimos el 2 en la nueva cara del dado
1.- Acercamos nuestro 2 a la nueva cara
2.- Lo introducimos no más de un tercio de su tamaño
3.- Te será mas sencillo si lo haces variando las vistas

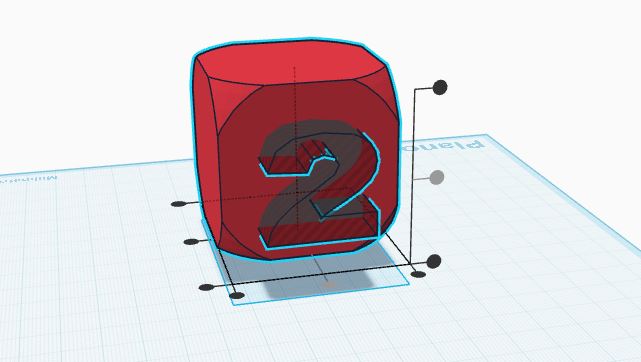

3 - Centramos ambas figuras
1.- Centramos ambas figuras tanto en altura como en anchura
2.- Ponemos nuestro 2 HUECO y listo para unir

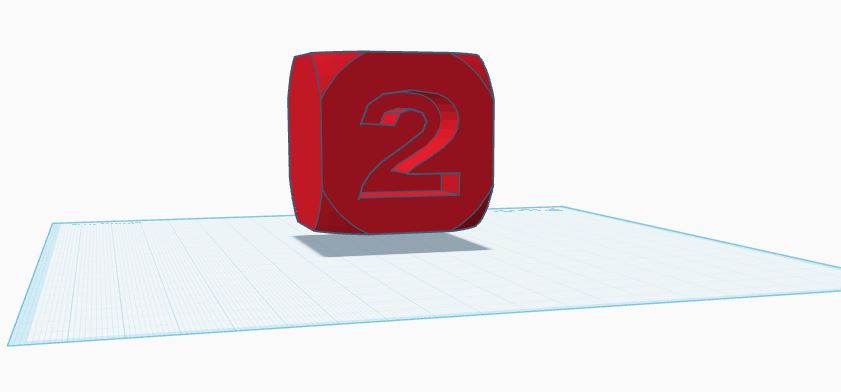

4 - Unimos ambas figuras y terminamos nuestra nueva cara
1.- Pulsamos la opcion de unir ambas figuras
2.- Comprobamos que queda nuestro dado como el de la figura.
Ejercicio 4
Personalizamos nuestro Dado (Tercera cara)
Continuamos con la báse resultante del ejercicio anterior

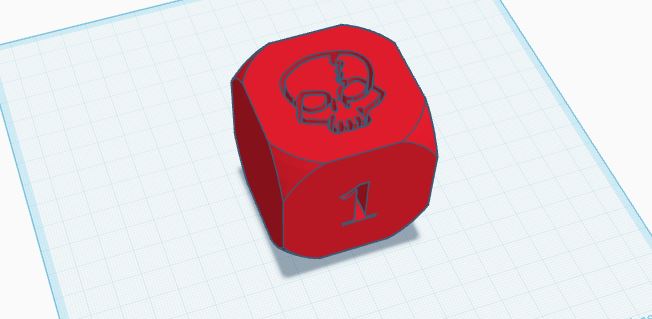

1 - Comenzamos con la cara SUPERIOR del Dado
1.- Arrastramos una CALAVERA (Skull) de la opción de "Starters de diseño" del menú lateral derecho
2.- Dejandola lo mas centrada posible sobre la cara superior del dado

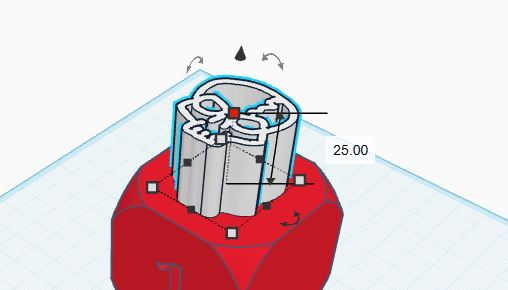

2 - Modificamos la calvera
1.- Incrementamos la ALTURA de la calavera para poder introducirla
3 - Introducimos la figura
1.- Introducimos la calavera no mas de un tercio de la misma

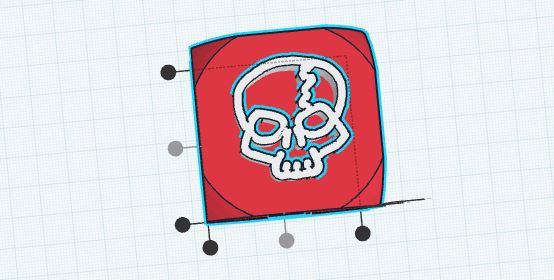

4 - Centramos ambas figuras
1.- Seleccionamos ambas figuras y activamos la opcion de CENTRAR
2.- Centramos los lados de las figuras.
5 - Unimos ambas figuras
1.- Seleccionamos la fiogura de la calavera y la hacemos HUECA
2.- Unimos ambas figuras y terminamos asi la cara superior.
Ejercicio 5
Personalizamos nuestro Dado (Cuarta cara)
Continuamos con la báse resultante del ejercicio anterior
1 - Comenzamos con la cara INFERIOR del Dado
1.- Seleccionamos nuestro Dado y lo volteamos 180 grados
2.- Esto dejara su cara inferior en nuestro plano de trabajo boca arriba

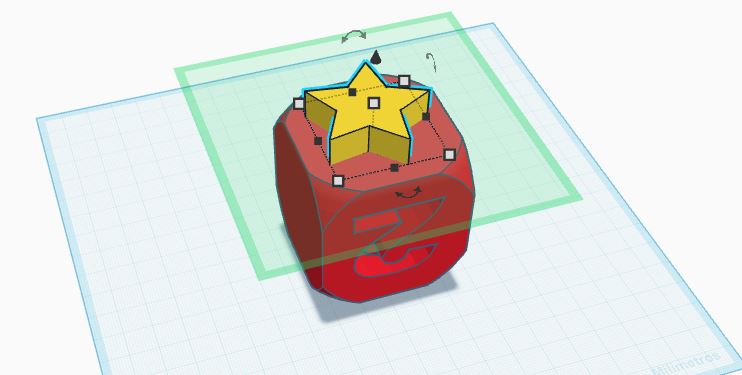

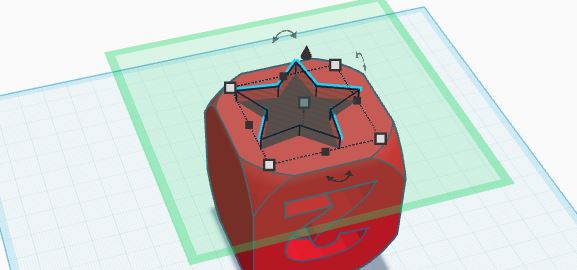

2 - Añadimos una estrella a dicha cara
1.- Arrastramos una ESTRELLA de las formas BASICAS dobre nuestra nueva cara
3 - Introducimos la figura
1.- Introducimos la estrella no mas de un tercio de la misma
2.- Seleccionamos la estrella y la dejamos HUECA.

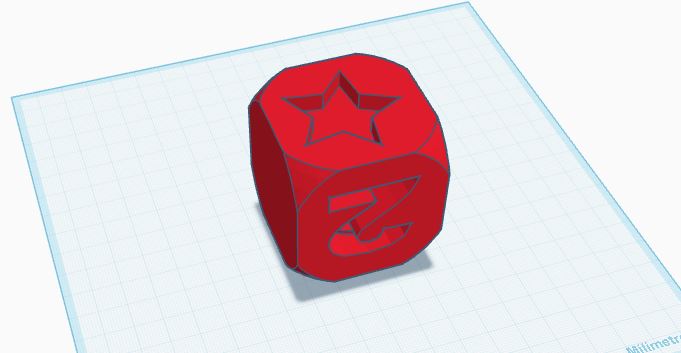

4 - Centramos ambas figuras y las unimos
1.- Seleccionamos ambas figuras y activamos la opcion de CENTRAR
2.- Centramos los lados de las figuras y las UNIMOS.
Ejercicio 6
Terminamos nuestro Dado (quinta y Sexta cara)
Continuamos con la báse resultante del ejercicio anterior

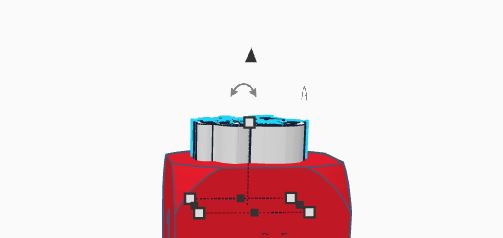

1 - Creamos una cara nueva con una FLECHA circular
1.- Buscamos ARROW en el buscador lateral derecho del menú
2.- Arrastramos la flecha circular a nuestra nueva cara del dado
3.- Le damos 30 de tamaño de lado y lado
4.- La introducimos en la cara del dado
5.- La centramos, la hacemos hueca y UNIMOS ambas figuras.

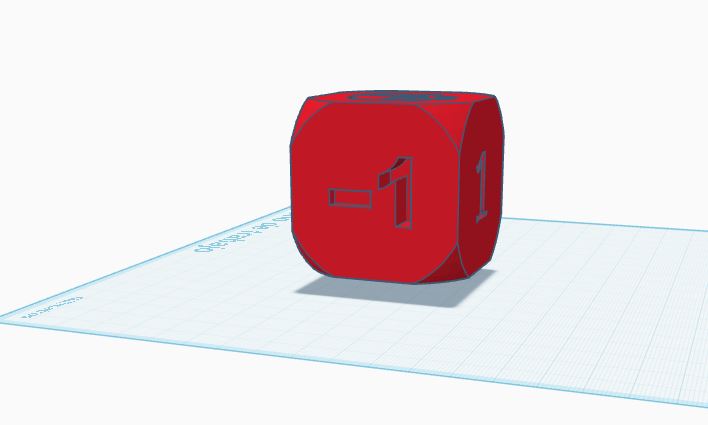

2 - Creamos la última cara con un -1
1.- Utiliza lo aprendido hasta ahora para poner un -1 en la última cara disponible del Dado
2.- Comprueba que queda similar al de la figura.

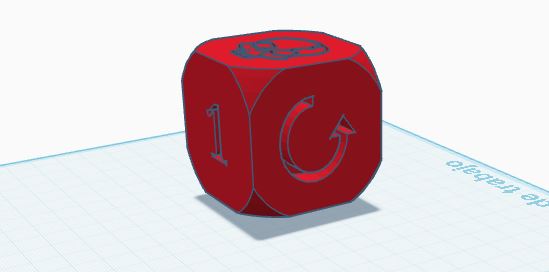

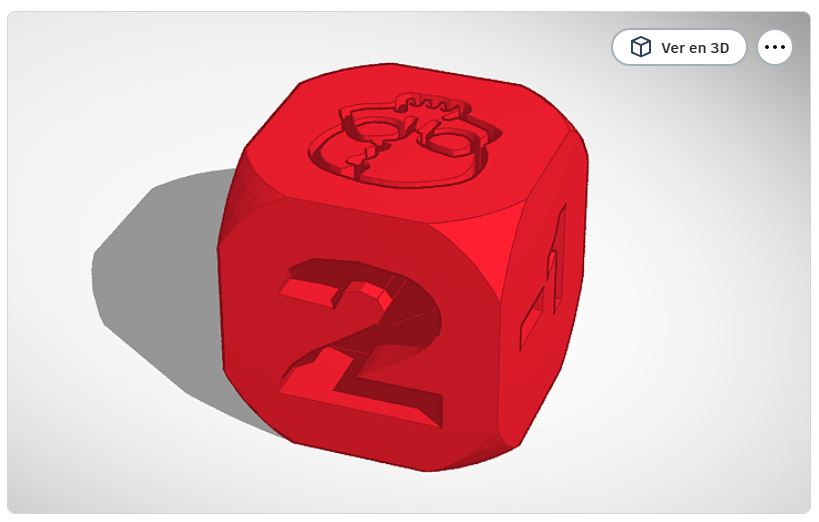

Diseño Terminado
Comprueba que tu Diseño sea similar al de la imágen (Si pulsas sobre ella podras ver el original en 3D)
¿ Tiene las 6 caras completadas ?
¿ La cara opuesta a la calvera es una estrella ?
¿ La cara opuesta al 1 es un 2 ?
¿ El 1 de la cara opuesta al 2 esta centrado ?
¿ Las esquinas del dado son todas romas?
Si has respondido que SI a estas cuestiones ENHORABUENA, has realizado con exito TU CUBO PERSONALIZADO
